自力式壓差控制閥

產品介紹:
ZY47系列自力式壓差控制閥是一種自動恒定差的水力工況平衡用閥,應用于集中供熱、空調等水系統中,有利于被控系統各用戶和各末端裝置的自主調節, 尤其適用于分戶計量供暖系統和變流量空調系統。
結構及特點;
ZY47型自力式流量控制閥的本體是由改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成,一側小室與與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器,其動作的動力來源于供水壓力P1與回水壓力P2之間的壓和差。控制器是一個壓差比較器,其壓差值是按被控采暖系統的阻力選用,回水側內的彈簧反力用來平衡供水與回水間的壓力差。當被控采暖系統的一些用戶進行室溫調節,阻力增加或減少時,會引起循環流量變化,直至膜片兩側的壓力平衡為止,使被控系統,內部自動調節。

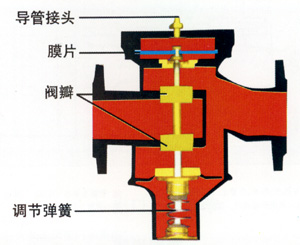

自力式壓差控制閥簡圖1 自力式壓差控制閥簡圖2

ZY47F型自力式壓差控差制器應裝在被控采暖系統的單元熱入口或樓宇熱入口的回水管道、其流量控制范圍、壓差等級及結構尺寸。下表:

公稱直徑	安裝	閥長	高度		流量M3/h
DN15	安裝	閥長	安壓差型	可調壓差型	流量M3/h
DN20	螺紋連接	100	95	145	0.2-1
DN25		110	100	150	0.3-1.5
DN32		115	110	165	0.5-2
DN40	法蘭連接	130	140	190	1-4
DN50		200	190	340	1.5-6
DN65		215	205	355	2-8
DN80		230	240	390	3-12
DN100		275	300	500	5-20
DN125		290	350	550	10-30
		310	380	580	15-45
