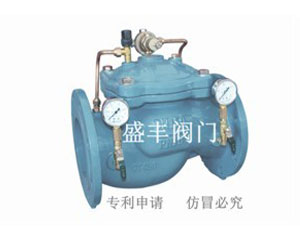

SF200X-16 可調式減壓閥

技術咨詢　Telephone counseling
086-0317-8225799

我要訂購　Ordering
086-0317-8225799

　產品詳細參數: 點擊: 次

概述：

　　新型水力控制自動類閥門，由膜片將主閥分為上下兩個腔室，主閥在使用過程中，膜片的上下腔均通有壓力的介質，用主閥外的導閥控制上腔與下腔的壓力差，從而控制膜片上下運動或停在某一位置，實現主閥的開啟關閉及調節的目的。水力控制閥系列中的各種型號閥門均是由主閥、導閥控制管路或者電器原件等所組成，其主閥結構相同，只是由于所配置的導閥及控制管路走向不同，而產生出不同功能和用途的閥門。

特點：
1、采用寬閥體流線型、等過流面積設計、外型流暢美觀、過流阻力小；
2、采用閥腔雙支撐中心導向，精度控制嚴密，閥芯運行舒暢，增加密封效果；
3、壓縮了閥門高度，節省了安裝控件；
4、閥腔可安裝隔離板，完成雙室控制功能，起到防止水錘和緩閉功能；
5、可根據用戶需要安裝開度指示器。

用途：
    調節與控制出口壓力，主閥不因壓力變化而改變出口壓力，可用于生活用水，消防系統及工業給水系統。
特定：
閥體采用寬體流線設計等過流面積設計，阻力小，流量大，即可減動壓，也可減靜壓。
技術參數：
1、公稱壓力：1.0MPa 1.6MPa 2.5MPa
2、殼體試驗壓力：P=1.5MPa
3、密封面試驗壓力：P=1.1MPa
4、適用介質：水
5、適用溫度：< 80
6，出口可調壓力：0.1~1.2MPa

材質：

1	閥體	球墨鑄鐵、黃銅	5	隔膜壓板	球墨鑄鐵	9	密封盤	球墨鑄鐵
2	閥帽	球墨鑄鐵、彈簧	6	隔膜托盤	球墨鑄鐵	10	閥座	不銹鋼、銅
3	閥桿	304不銹鋼	7	膜片	尼龍橡膠	11	緊固螺絲	304不銹鋼
4	彈簧	不銹鋼	8	導向支撐	不銹鋼、銅	12	密封墊	丁腈、三元丙橡膠

外形尺寸：

規格	50	65	80	100	125	150	200	250	300	350	400	450	500	600
長度	220	230	300	340	350	400	450	550	640	700	800	840	900	1100
寬度	165	185	200	220	250	285	340	405	460	520	580	640	715	840
高度	180	200	245	270	310	350	425	510	580	660	770	820	890	1060

　　　　　　　　　　　　　　　聲明
　　泊頭市盛豐自控閥門有限公司對自主生產的新型水力控制閥產品已申請了包括外型及結構多項技術，經過市場推廣實用已取得了良好的聲譽，為維護本公司及客戶的權益、假冒偽劣產品，自聲明之日起本公司授權任何其他企業生產，轉讓本公司的外形及結構技術。如發現侵權，本公司將一概追究侵權者的全部經濟及法律責任，本公司對于任何提供或舉報假冒偽劣產品屬實的個人及企業將給予相應的獎勵。
