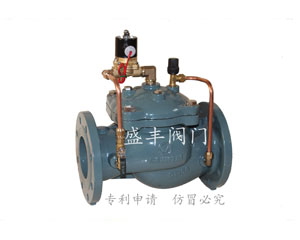

SF600X-16 電磁閥
技術咨詢 Telephone counseling086-0317-8225799
我要訂購 Ordering086-0317-8225799
產品詳細參數: 點擊:
次
概述：
新型水力控制自動類閥門，由膜片將主閥分為上下兩個腔室，主閥在使用過程中，膜片的上下腔均通有壓力的介質，用主閥外的導閥控制上腔與下腔的壓力差，從而控制膜片上下運動或停在某一位置，實現主閥的開啟關閉及調節的目的。水力控制閥系列中的各種型號閥門均是由主閥、導閥控制管路或者電器原件等所組成，其主閥結構相同，只是由于所配置的導閥及控制管路走向不同，而產生出不同功能和用途的閥門。
特點：
1、采用寬閥體流線型、等過流面積設計、外型流暢美觀、過流阻力小；
2、采用閥腔雙支撐中心導向，精度控制嚴密，閥芯運行舒暢，增加密封效果；
3、壓縮了閥門高度，節省了安裝控件；
4、閥腔可安裝隔離板，完成雙室控制功能，起到防止水錘和緩閉功能；
5、可根據用戶需要安裝開度指示器。
1、采用寬閥體流線型、等過流面積設計、外型流暢美觀、過流阻力小；
2、采用閥腔雙支撐中心導向，精度控制嚴密，閥芯運行舒暢，增加密封效果；
3、壓縮了閥門高度，節省了安裝控件；
4、閥腔可安裝隔離板，完成雙室控制功能，起到防止水錘和緩閉功能；
5、可根據用戶需要安裝開度指示器。
用途：
該閥作為管路的啟閉設備使用，由一個小電磁閥控制主閥開關，可實現遠程就地控制。
特定：
控制部分無復雜的電傳動機構，不易出故障、設定簡單，與傳統閥門比較，具有體積小，重量輕、功率小、維修簡單， 等優點。
技術參數：
1、公稱壓力：1.0MPa 1.6MPa 2.5MPa
2、殼體試驗壓力：P=1.5MPa
3、密封面試驗壓力：P=1.1MPa
4、適用介質：水
5、適用溫度：< 80
該閥作為管路的啟閉設備使用，由一個小電磁閥控制主閥開關，可實現遠程就地控制。
特定：
控制部分無復雜的電傳動機構，不易出故障、設定簡單，與傳統閥門比較，具有體積小，重量輕、功率小、維修簡單， 等優點。
技術參數：
1、公稱壓力：1.0MPa 1.6MPa 2.5MPa
2、殼體試驗壓力：P=1.5MPa
3、密封面試驗壓力：P=1.1MPa
4、適用介質：水
5、適用溫度：< 80
材質：
|
1 |
閥體 |
球墨鑄鐵、黃銅 |
5 |
隔膜壓板 |
球墨鑄鐵 |
9 |
密封盤 |
球墨鑄鐵 |
|
2 |
閥帽 |
球墨鑄鐵、彈簧 |
6 |
隔膜托盤 |
球墨鑄鐵 |
10 |
閥座 |
不銹鋼、銅 |
|
3 |
閥桿 |
304不銹鋼 |
7 |
膜片 |
尼龍橡膠 |
11 |
緊固螺絲 |
304不銹鋼 |
|
4 |
彈簧 |
不銹鋼 |
8 |
導向支撐 |
不銹鋼、銅 |
12 |
密封墊 |
丁腈、三元丙橡膠 |
外形尺寸：
|
規格 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
長度 |
220 |
230 |
300 |
340 |
350 |
400 |
450 |
550 |
640 |
700 |
800 |
840 |
900 |
1100 |
|
寬度 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
|
高度 |
180 |
200 |
245 |
270 |
310 |
350 |
425 |
510 |
580 |
660 |
770 |
820 |
890 |
1060 |
聲 明
泊頭市盛豐自控閥門有限公司對自主生產的新型水力控制閥產品已申請了包括外型及結構多項技術，經過市場推廣實用已取得了良好的聲譽，為維護本公司及客戶的權益、假冒偽劣產品，自聲明之日起本公司授權任何其他企業生產，轉讓本公司的外形及結構技術。如發現侵權，本公司將一概追究侵權者的全部經濟及法律責任，本公司對于任何提供或舉報假冒偽劣產品屬實的個人及企業將給予相應的獎勵。
